06-11N普通開關型
產品名稱
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-11N-11C-10T-11B-11D-11R DongAo-11N-11C-10T-11B-11D-11R電動閥門執行器/電動pvc球閥/電動絲口球閥
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC12V/24V，AC24V/110V/230V
控制反饋方式： B2S、B3S、BD3S
特色功能：高速快開 / 斷電復位/
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
AC系列不可將兩臺或多臺執行器并聯使用
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11N |
60/110Nm |
DC24V |
B3/ BD3 |
S型 |
10s |
無 |
90°/180° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS+壓鑄鋁 |
內八方 |
|
AC24V |
15s |
|
AC110V |
|
AC230V |
|
高速快開型 ≤330° |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11NH |
60/110Nm |
DC24V |
B3
/BD3 |
S型 |
3-5S |
無 |
90° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS+壓鑄鋁 |
內八方 |
|
AC/DC24V |
AC/DC
95-265V |
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11N-KT |
60/110Nm |
DC12V |
KT32 |
S型 |
15s |
無 |
90° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS+壓鑄鋁 |
內八方 |
|
AC/DC24V |
AC/DC
95-266V |
控制方式說明
接線圖

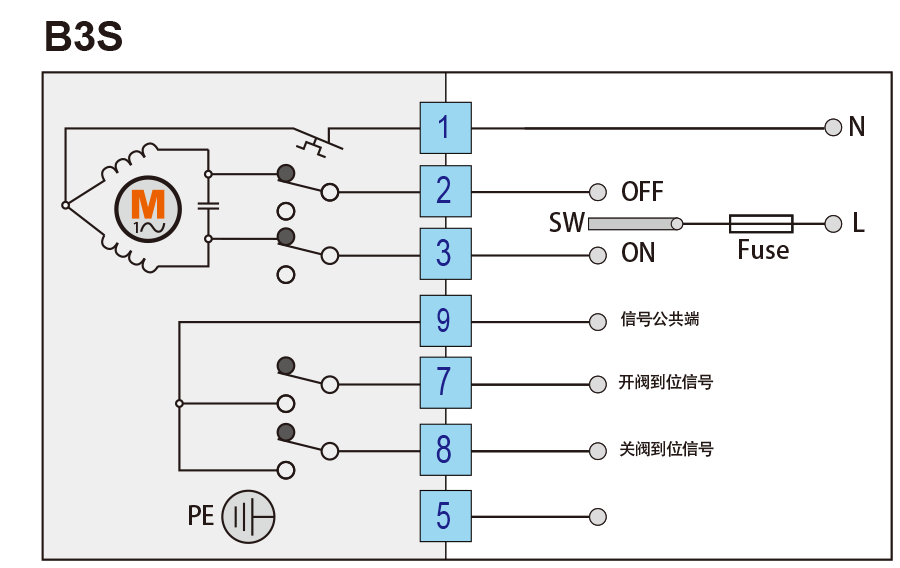

控制說明-B3S
SW切換至2，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后9與7 接通，給出開閥到位信號。
注1：執行器運行中9與 7 8都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。
控制說明-BD3S
SW斷開，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后9與7 接通，給出開閥到位信號。
注1：執行器運行中9與7 8都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。

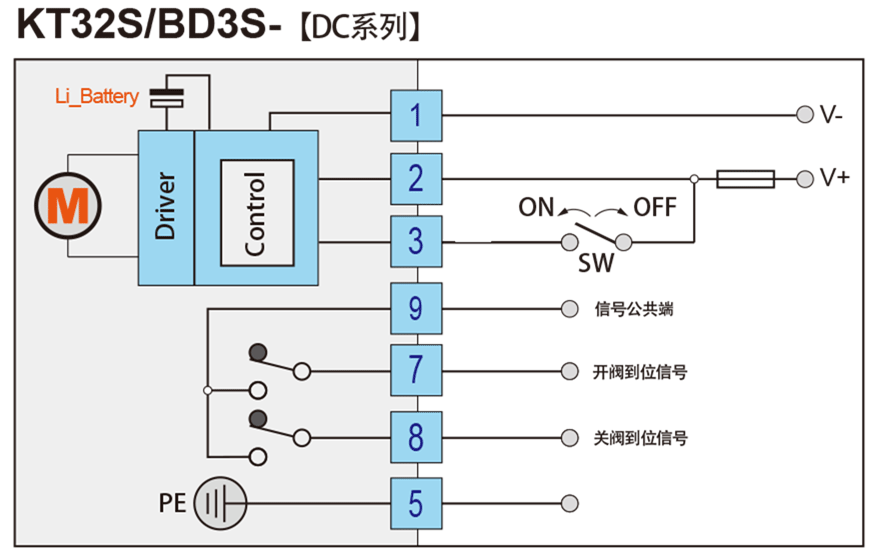

控制說明-KT32S
SW斷開 ，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW閉合 ，電動執行器將逆時針旋轉，到位后9與7接通，給出開閥到位信號。
注1：執行器運行中9與 8 7都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。
注3：KT32S控制方式供電一旦斷電，執行器將執行關閥動作。

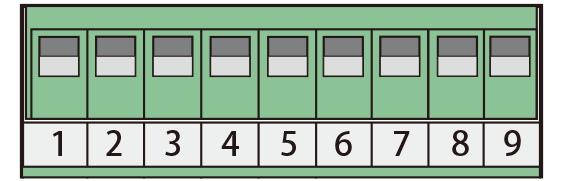

接線端子示意圖
