產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC24V，AC24V/110V/230V/AC380V
控制反饋方式： B3S
高性能無刷電機，內置過熱/過載保護
產品壽命高達1萬次
AC系列不可將兩臺或多臺執行器并聯使用
壓鑄鋁外殼，表面鈍化噴塑

技術參數

型號

額定扭矩

電壓

控制方式

反饋方式

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

10N

100Nm

DC24V

B3/BD3

S型     P型     R型

10s

PWM

90°

IP67 / F型

六角扳手

機械指示

壓鑄鋁

內八方 外四方

AC24V

30s

無

AC110V

AC230V

AC380V

PB3

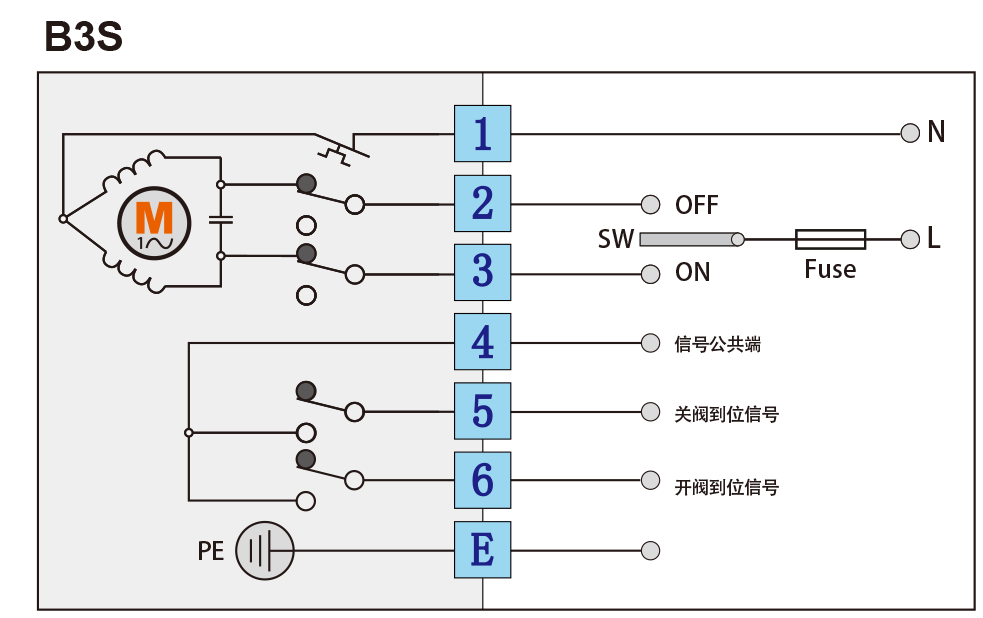

接線圖

制說明
SW切換至 2 ，電動執行器將順時針旋轉，到位后4與5接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后4與6 接通，給出開閥到位信號。
注1：執行器運行中4與 5、6都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。

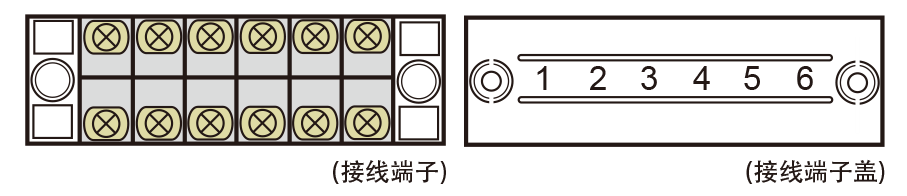

接線端子說明圖
