產品名稱

產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
控制反饋方式： BD3J、B3J、B33J、B43J （反饋與到位同步）
特色功能：高速快開 / 斷電復位
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
可將兩臺或多臺執行器并聯使用

產品特點

采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置），特別適合控制三通閥門。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。

技術參數

標準產品

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

06/11C

60/110Nm

AC/DC24V

B3/ BD3/B43 /B33/B44

J型

A型

10s

PUL/PWM

90°

IP67 / F型

六角扳手 手動按鈕

機械指示 OLED顯示

ABS+壓鑄鋁

內八方

AC95-265V

≤330°

高速快開型

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

06/11CH

60/110Nm

AC/DC24V

B3/ BD3/B43 /B33/B44

J型

A型

3-5s

PUL/PWM

90°

IP67 / F型

六角扳手 手動按鈕

機械指示 OLED顯示

ABS+壓鑄鋁

內八方

AC95-265V

≤330°

斷電復位型

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

06/11C-KT

60/110Nm

AC/DC 24V

KT32

J型

A型

15s

PUL/PWM

90°

IP67 / F型

六角扳手 手動按鈕

機械指示 OLED顯示

ABS+壓鑄鋁

內八方

AC/DC 95-265V

≤330°

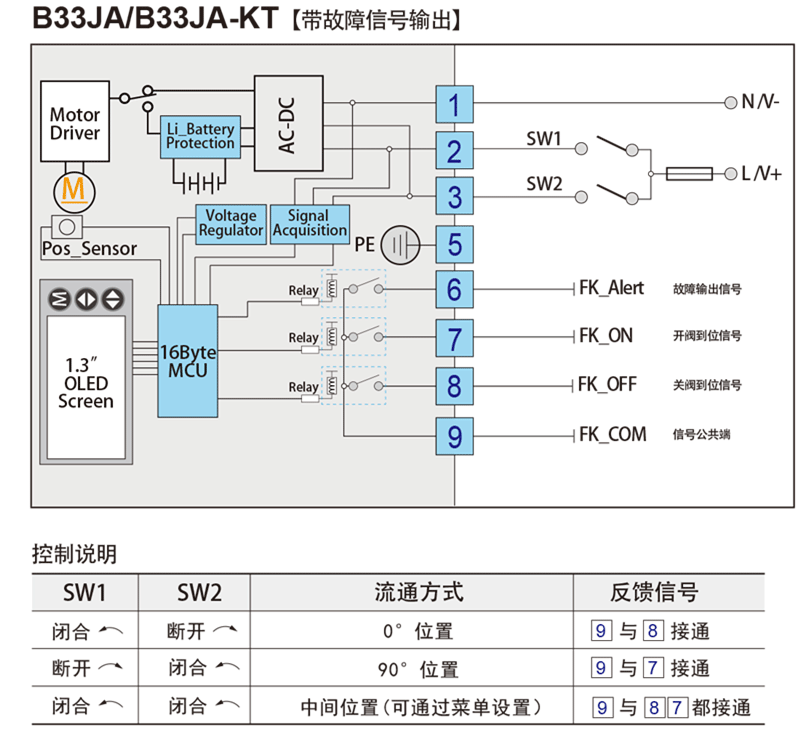

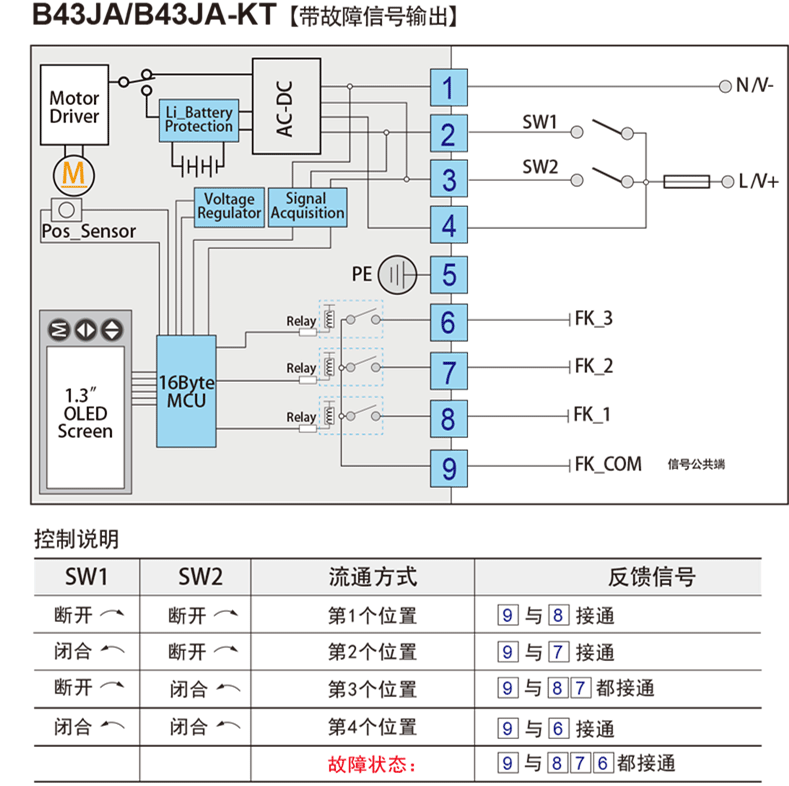

接線圖

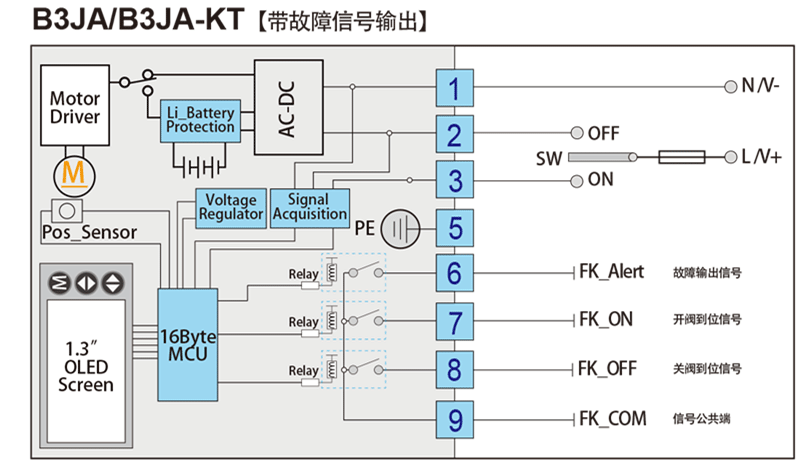

控制說明-B3J
SW切換至2，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后 9與7接通，給出開閥到位信號。
注1：執行器運行中9與7  8都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，9與7 8 都處于斷開狀態。

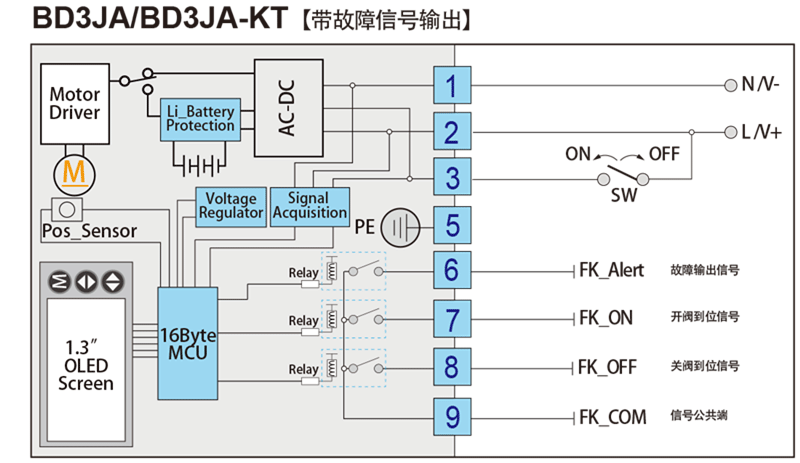

控制說明-B3J
SW斷開，電動執行器將順時針旋轉，到位后9與8接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后9與7 接通，給出開閥到位信號。
注1：執行器運行中9與 8 7都處于斷開狀態。
注2：系統斷電后，反饋信號和故障信號消失，9與 8 7都處于斷開狀態

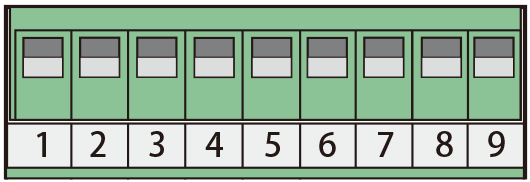

接線端子示意圖

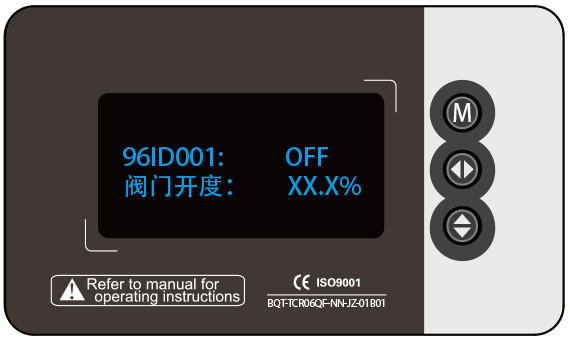

交互界面預覽

M鍵：主要是菜單的切換功能 K2鍵：主要是切換閃爍項或者調整數值 K3鍵：主要是調整數值 1.3”OLED顯示屏：黑底藍字，128X64
