產品名稱

產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
控制反饋方式： BD3J、B3J、B33J、B43J （反饋與到位同步）
特色功能：高速快開 / 斷電復位
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
可將兩臺或多臺執行器并聯使用

產品特點
采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置），特別適合控制三通閥門。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。

技術參數

標準產品
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11D	60/110Nm	AC/DC24V	10s	脈沖模式 時刻模式	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
		AC/DC95-265V		按天循環 按星期循環	≤330°
高速快開型
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11DH	60/110Nm	DC24V	1s	脈沖模式 時刻模式	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
				按天循環 按星期循環	≤330°
斷電復位型
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11D-KT	60/110Nm	AC/DC24V	15s	脈沖模式 時刻模式	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
		AC/DC95-265V		按天循環 按星期循環	≤330°

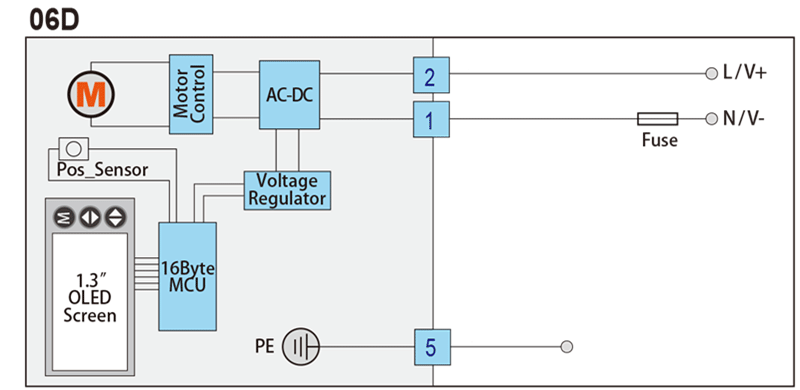

接線圖

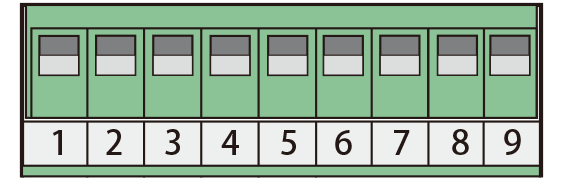

接線端子示意圖

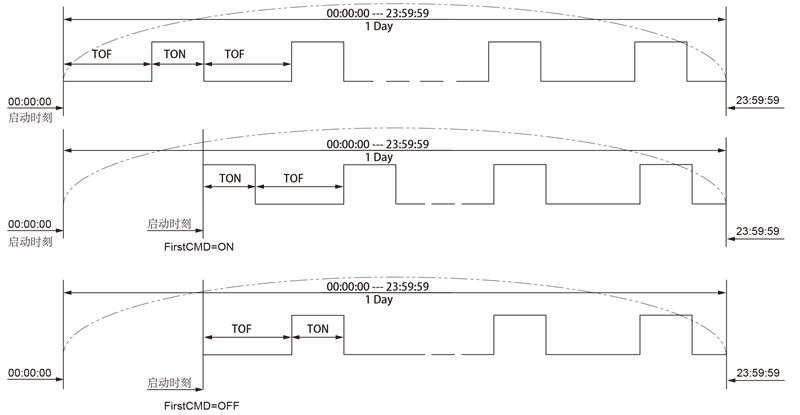

脈沖模式

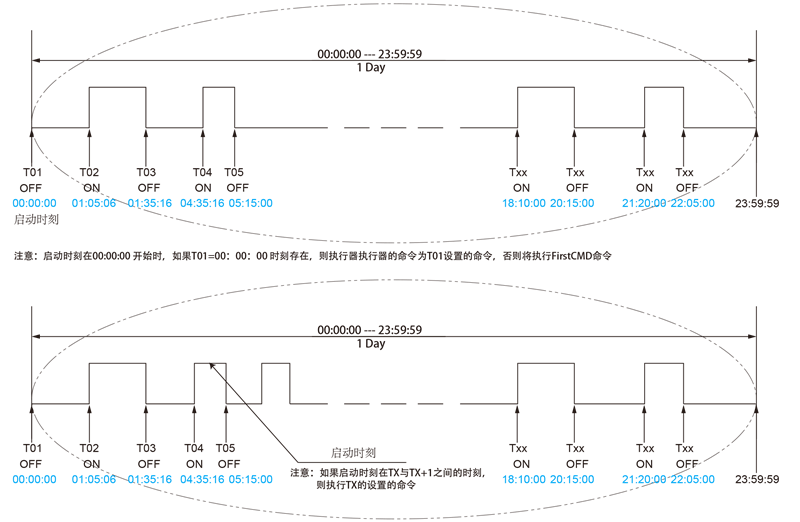

時刻模式

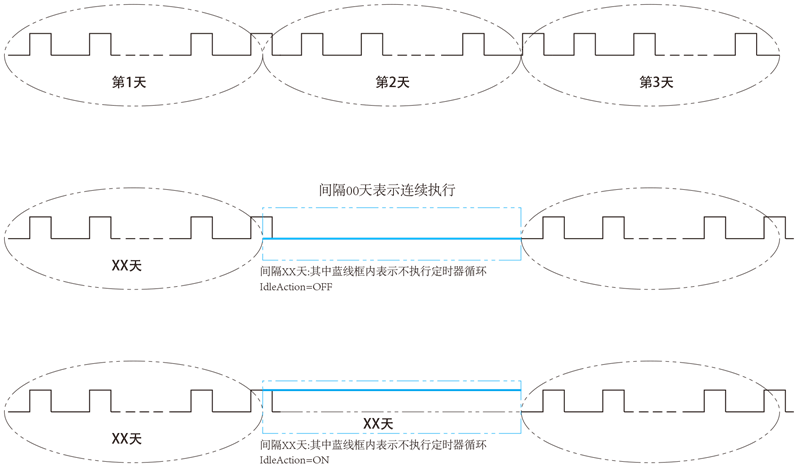

時刻模式-按天循環

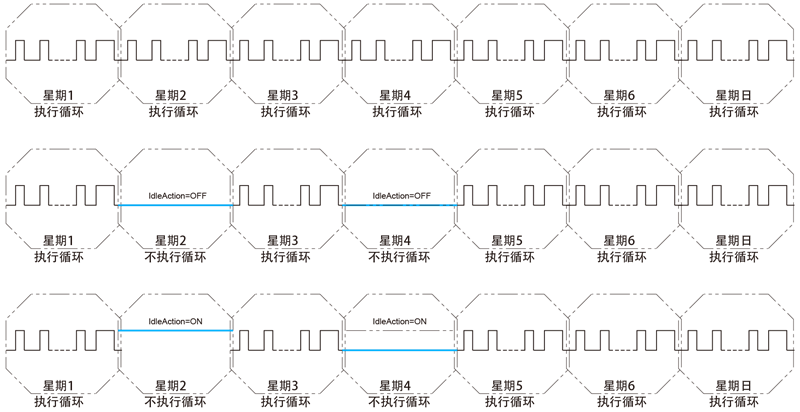

時刻模式-按星期循環

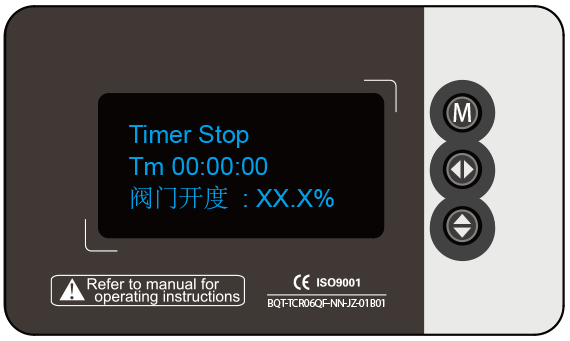

交互界面預覽

M鍵：主要是菜單的切換功能 K2鍵：主要是切換閃爍項或者調整數值 K3鍵：主要是調整數值 1.3”OLED顯示屏：黑底藍字，128X64
