產品概述

可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：    AC/DC95V-265V，AC/DC24V
特色功能：高速快開 / 斷電復位
定時模式： 脈沖模式、時刻模式
循環模式： 按天循環、按星期循環
高性能無刷電機，內置過載保護
壽命長達2萬次

產品特點
采用0.96寸OLED液晶，人機界面更加友好，設置參數方便，簡單清晰，便于操作。
定時執行器時鐘精度：約為3‰秒/日，超高精度一年累計誤差僅為1秒。
定時執行器內部自帶時鐘保持電池：系統斷電后，執行器進入低功耗模式，在電池電量充足情況下可保存系統時間3個月。
打開蓋更換電池后需要注意保持上下蓋螺絲打緊，同時打螺絲的扭矩小于1.5Nm，否則會導致螺釘滑扣。
定時模式： 脈沖模式和時刻模式。
循環模式： 按天循環或按星期循環。
脈沖模式設置時間范圍：1秒-82800秒（1秒-23小時）
時刻模式設置組數：50組
按天循環模式中間隔天數設置范圍：0-99天，其中0表示連續每天執行。
按星期循環模式：每天都可以設置是否啟動定時模式。

技術參數

標準產品
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防爆等級	手動功能	位置指示	殼體材料	輸出軸
02DEX	20Nm	AC/DC24V	10s	脈沖模式 時刻模式 按天循環 按星期循環	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手動按鈕	機械指示 OLED顯示	壓鑄鋁	內八方
		AC/DC95-265V			≤330°
高速快開型
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防爆等級	手動功能	位置指示	殼體材料	輸出軸
02DEXH	15Nm	DC24V	1s	脈沖模式 時刻模式 按天循環 按星期循環	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手動按鈕	機械指示 OLED顯示	壓鑄鋁	內八方
					≤330°
斷電復位型
型號	額定扭矩	電壓	時間	定時模式	回轉角度	防爆等級	手動功能	位置指示	殼體材料	輸出軸
02DEX-KT	15Nm	AC/DC24V	15s	脈沖模式 時刻模式 按天循環 按星期循環	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手動按鈕	機械指示 OLED顯示	壓鑄鋁	內八方
		AC/DC95-265V			≤330°

接線圖

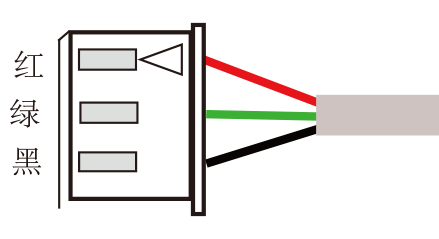

02系列美標插頭線示意圖 注：AC110/230V產品可使用美標插頭線

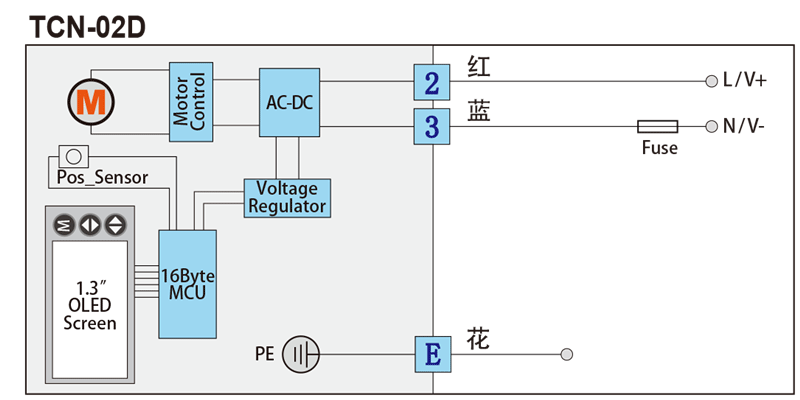

02系列四芯導線端子示意圖

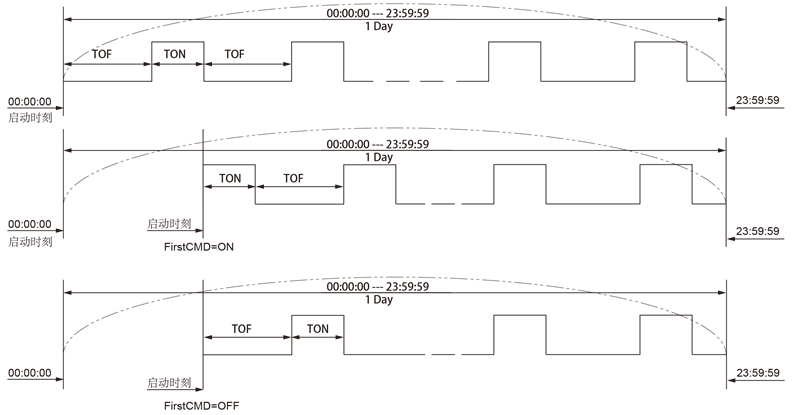

脈沖模式

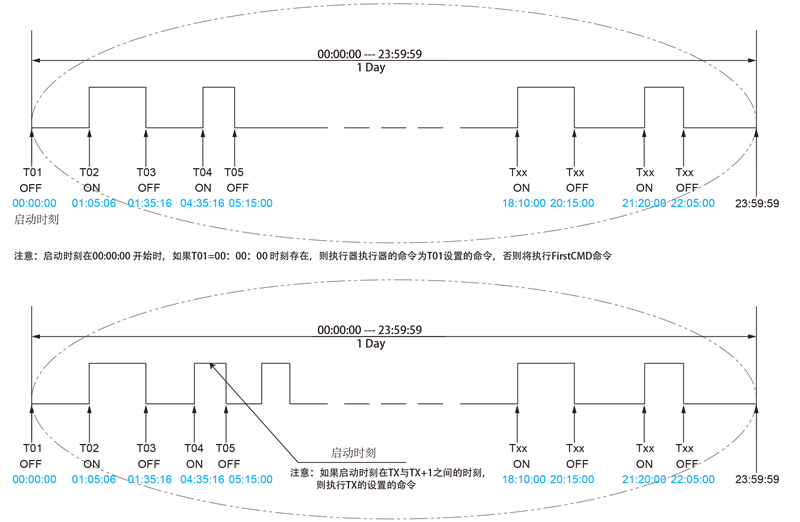

時刻模式

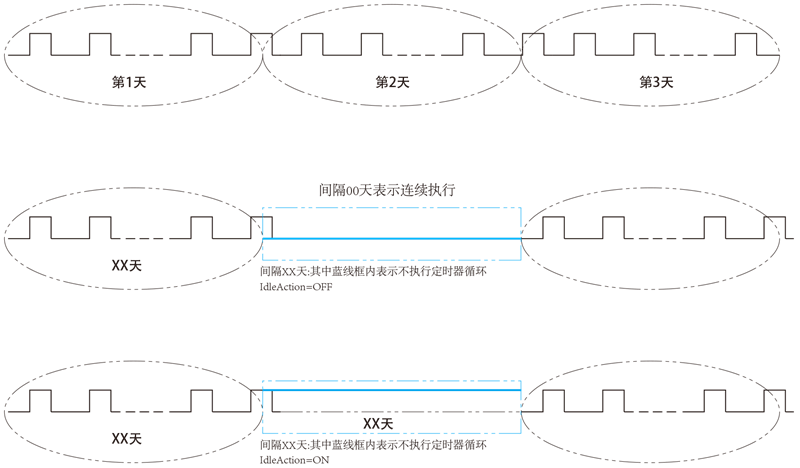

時刻模式-按天循環

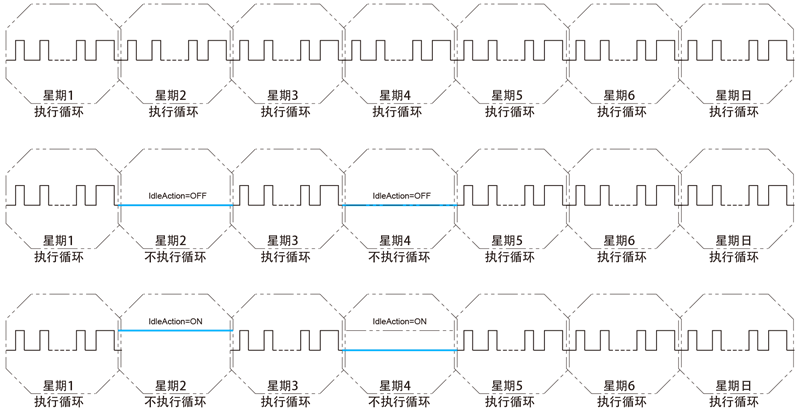

時刻模式-按星期循環

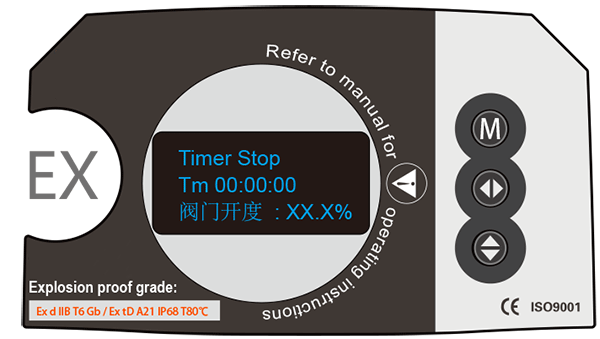

交互界面預覽

M鍵：主要是菜單的切換功能 K2鍵：主要是切換閃爍項或者調整數值 K3鍵：主要是調整數值 0.96"OLED顯示屏：黑底藍字，128X64
