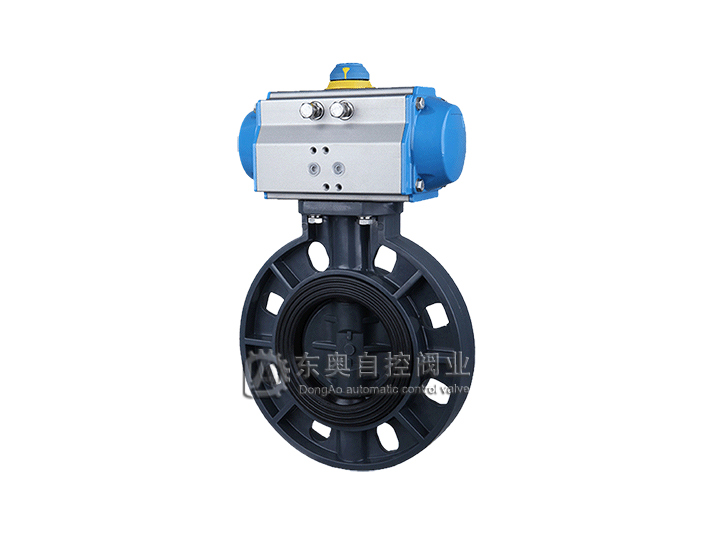

產品概述

       該產品具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90度往復回轉，驅動力矩小等特點。氣動塑料蝶閥主要用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。氣動塑料蝶閥、upvc氣動蝶閥耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。氣動塑料蝶閥其要特點如下：
       （1）外型結構緊湊美觀。
       （2）本體重量輕容易安裝。
       （3）耐腐蝕性強，應用范圍廣。
       （4）材質衛生無毒。
       （5）耐磨損、容易拆卸，維護簡單易行。

技術參數

公稱通徑	50	65	80	100	125	150	200	250	300
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
密封材質	FPM、EPDM、NBR
適用溫度	0～+60℃
閥體材質	UPVC、CPVC、PPH、PVDF
閥芯材質	UPVC、CPVC、PPH、PVDF
適用介質	PVC兼容的食品工業化學溶劑
配用執行機構	PI-TORK系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

零件材料

零件名稱	材料名稱
閥體	UPVC、CPVC、PPH、PVDF、
蝶板	UPVC、CPVC、PPH、PVDF、
閥座	EPDM、FPM
閥桿	2Cr13、45#
"O"型圈	EPDM、FPM
