產品展示

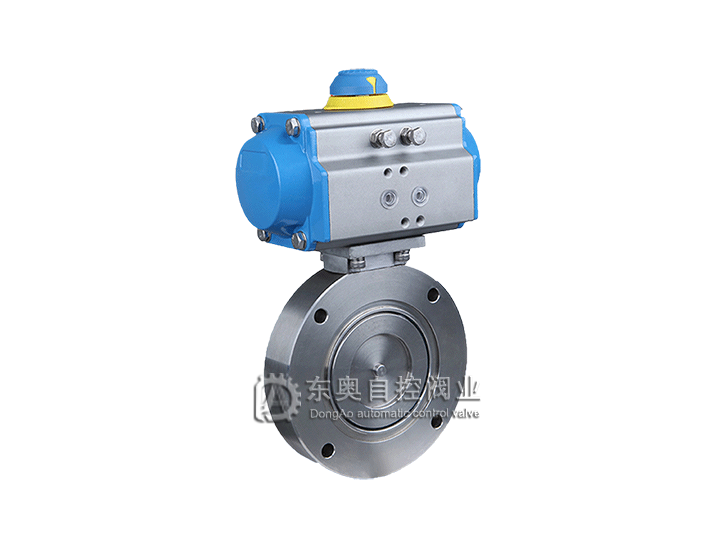

氣動高真空蝶閥

產品概述
GUD氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。

技術參數

公稱通徑DN	DN32～1000
動作范圍	0～90°
泄漏率	≤1.3×10-9Pa.M3/S
適用壓力范圍	1.3×10-5Pa～3×105Pa
工作溫度	氟橡膠-25℃～+150℃
安裝位置	任意
壽命	≥10000次
配用執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

執行器參數

執行器型號	PI-TORK、BTS系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

零件材料

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

安裝尺寸

型號	DN	結構長度	D	D1	N-Φc	H	L1
GIQ-32	32	70	90	22	4-Φ9	187	158
GIQ-40	40	80	100	22	4-Φ9	197	158
GIQ-50	50	90	110	22	4-Φ9	207	158
GIQ-63	63	110	130	28	4-Φ9	227	158
GIQ-80	80	125	145	28	8-Φ9	242	158
GIQ-100	100	145	165	28	8-Φ9	262	158
GIQ-125	125	175	200	34	8-Φ11	323	172
GIQ-160	150	200	225	34	8-Φ11	348	172
GIQ-200	200	260	285	40	12-Φ11	450	197
GIQ-250	250	310	335	45	12-Φ11	525	248
GIQ-320	300	395	425	50	12-Φ14	622	248
GIQ-400	400	480	510	60	16-Φ14	733	295
GIQ-500	500	580	610	70	16-Φ14	900	360
GIQ-600	600	720	750	80	20-Φ14	980	370
GIQ-800	800	890	920	100	24-Φ14	1220	410
GIQ-1000	1000	1090	1120	120	32-Φ14	1594	580

產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）。
